Соосный редуктор, мотор-редуктор HR 137, TR 138.

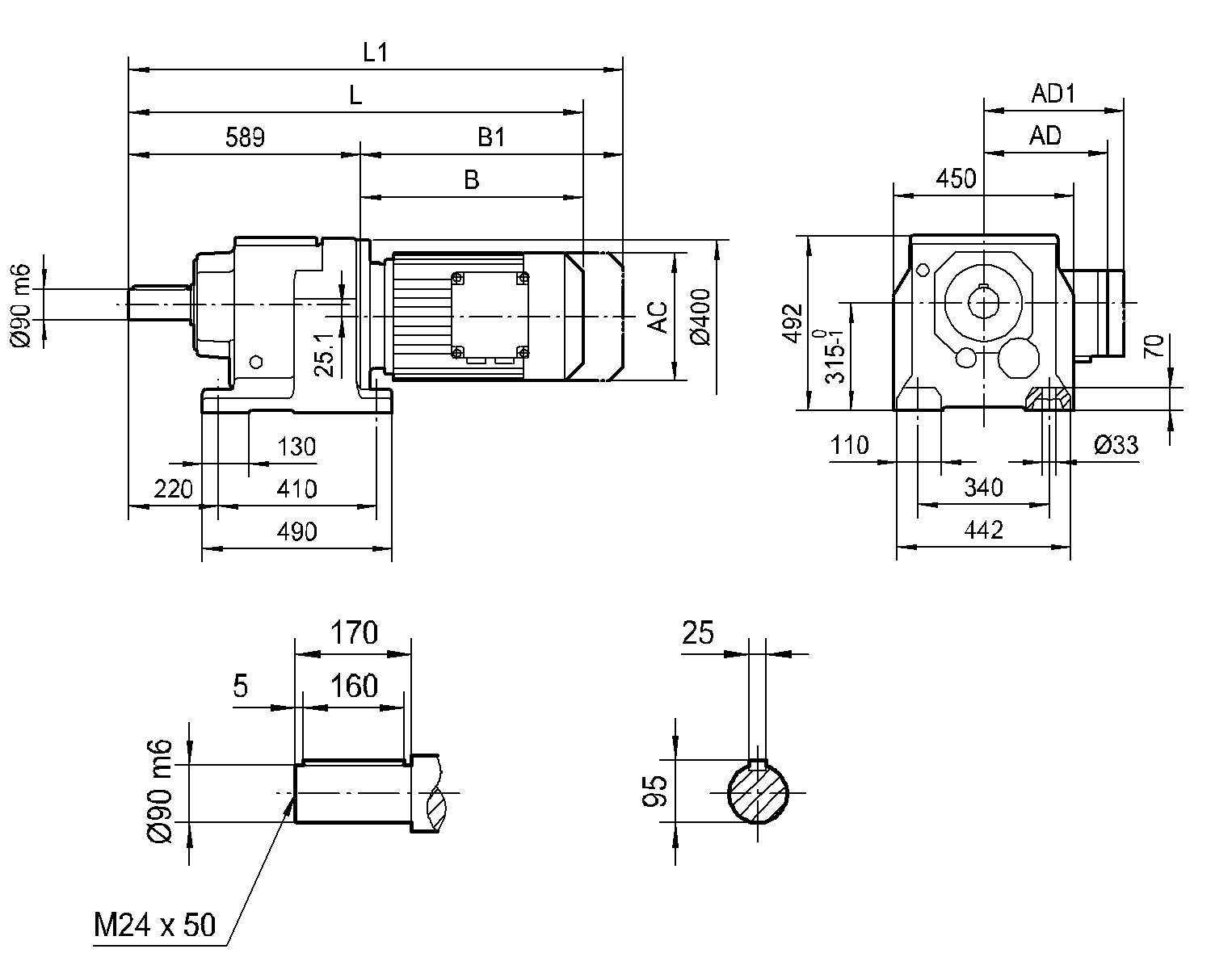

Исполнение редуктора: лапы

Соосный редуктор HR 137

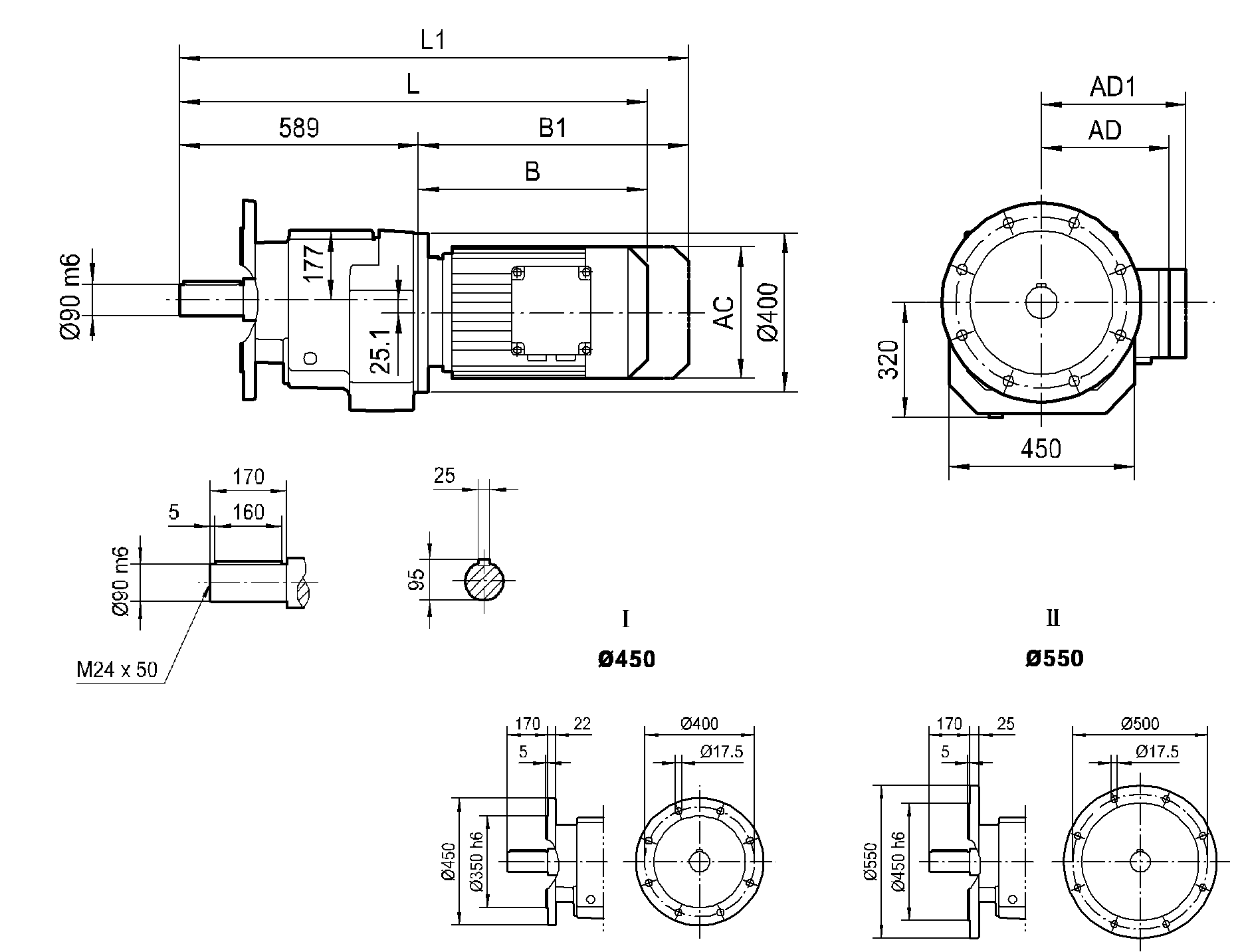

Исполнение редуктора: фланец

Соосный фланцевый редуктор HR 137

Таблица присоед. размеров в зависимости от габарита электродвигателя, присоединяемого к редуктору HR 137.

IEC 132S IEC 132M IEC 132ML IEC 160M IEC 160L IEC 180 IEC 200 IEC 225 IEC 250
AC 221 275 275 275 331 331 394 394 510
AD 179 230 230 230 258 258 285 289 397
AD1 182 230 230 230 258 258 285 289 397
B 367 389 449 456 496 568 616 698 789
B1 447 501 561 568 652 724 772 857 974
L 956 978 1038 951 1085 1157 1205 1287 1378
L1 1036 1090 1150 1063 1241 1313 1361 1443 1563
