Соосный редуктор, мотор-редуктор TRC 03, TRCF 03.

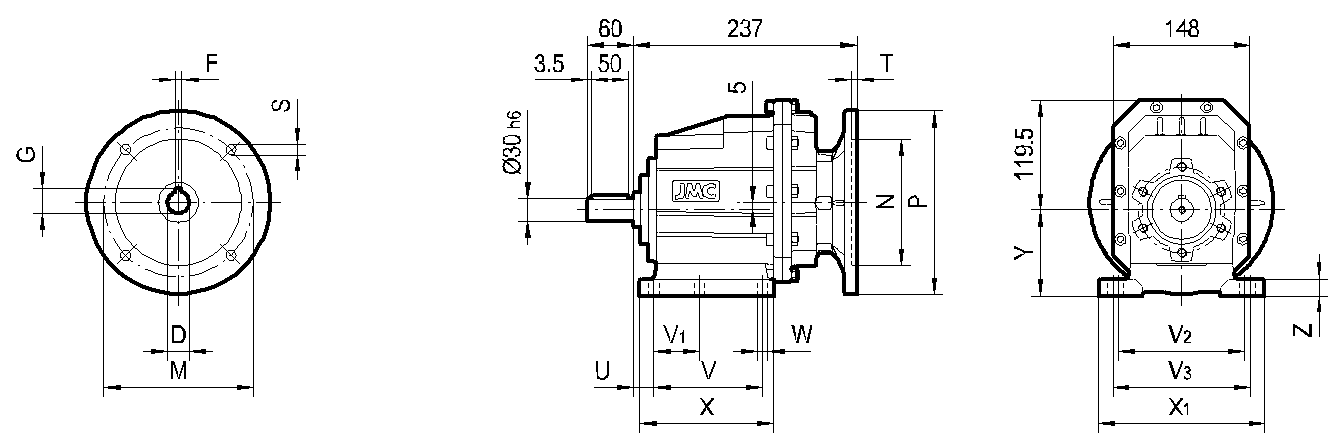

Исполнение редуктора: на лапах.

редуктор TRC 03 на лапах

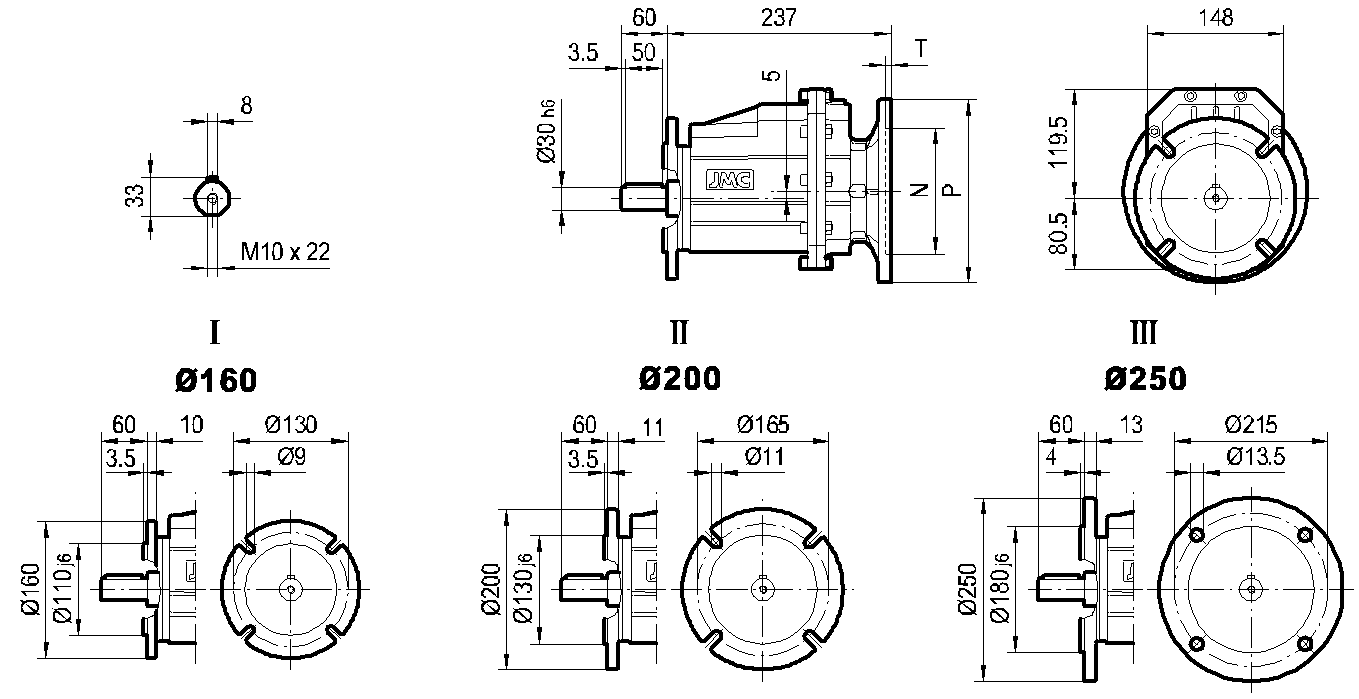

Исполнение редуктора: фланец.

редуктор TRC 03 фланцевый

Таблица присоединительных размеров в зависимости от габарита электродвигателя, присоединяемого к редуктору.

IEC D F G P M N S T
71B5 14 5 16,3 160 130 110 9 5
80B5 19 6 21,8 200 165 130 11 5
80B14 19 6 21,8 120 100 80 7 5
90B5 24 8 27,3 200 165 130 11 5
90B14 24 8 27,3 140 115 95 9 5
100/112B5 28 8 31,3 250 215 180 13,5 5
100/112B14 28 8 31,3 160 130 110 9 5

Таблица присоединительных размеров в зависимости от типа лап соосно-цилиндрического редуктора TRC03.

Тип лап U V V1 V2 V3 W X X1 Y Z
B03 18 130 70 - 160 11 156 190 110 20
M03 30 100 - 135 150 11 150 190 110 18
M04 32 110 - 170 185 14 150 230 110 20
B04 20,5 130 - 170 - 14 168 205 105 20
