Типоразмер
|
Mmax, Нм
|
Dвых.вала, мм
|
|
| |
|
Z 71A
|
270
|
24,28
|
|
|
Z 80/90A
|
740
|
30,32,35
|
|
|
Z 100/112A
|
1480
|
40,42,45
|
|
|
Z 125/140A
|
3000
|
50,55
|
|
|
Z 160/180A
|
5800
|
60,70
|
|
|
Z 180
|
8000
|
80,90
|
|
|
Z 200/225A
|
11500
|
100
|
|
|

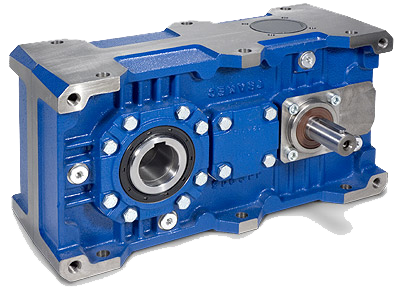

Цилиндрические редукторы с параллельными валами итальянского редукторного завода TRAMEC серии "Z". Комплектуются
электродвигателями мощностью от 0,37 кВт до 270 кВт с крутящим моментом на выходе редуктора от 100 Нм до 11000 Нм. Широкий диапазон передаточных чисел от
5/1 до 250/1
позволяет получить обороты на выходе от 3,6 до 560 об/мин.
Корпусы редукторов TRAMEC выполнены из чугуна, выходные валы различного диаметра - всегда полые, с возможностью установки выходного вала,
поставляемого
отдельно. Из дополнительных опций можно отметить:
- входной (ведущий) вал с выходом на две стороны
- входной фланец под электродвигатель, в комплекте с эластичной муфтой
- выходной фланец
- одно/двух-сторонний выходной вал
- реактивная штанга/моментный рычаг
- ограничитель обратного хода
- защитная крышка выходного вала
В зависимости от используемого передаточного числа, редукторы могут быть одноступенчатыми "A" или двухступенчатыми "B",
трехступенчатыми
"C". На выбор предлагаются два варианта исполнения:
- с выступающим входным валом под муфту или шкив "ZA"
Цилиндрический редуктор TRAMEC серии "ZA" имеет следующие типоразмеры: ZA71 - ZA90 - ZA112 - ZA140 - ZA180 - ZA225
- с предохранительной муфтой и фланцем на входе под электродвигатель "ZF"
Цилиндрический редуктор TRAMEC серии "ZF" имеет следующие типоразмеры: ZF80 - ZF100 - ZF125 - ZF160 - ZF200
|
