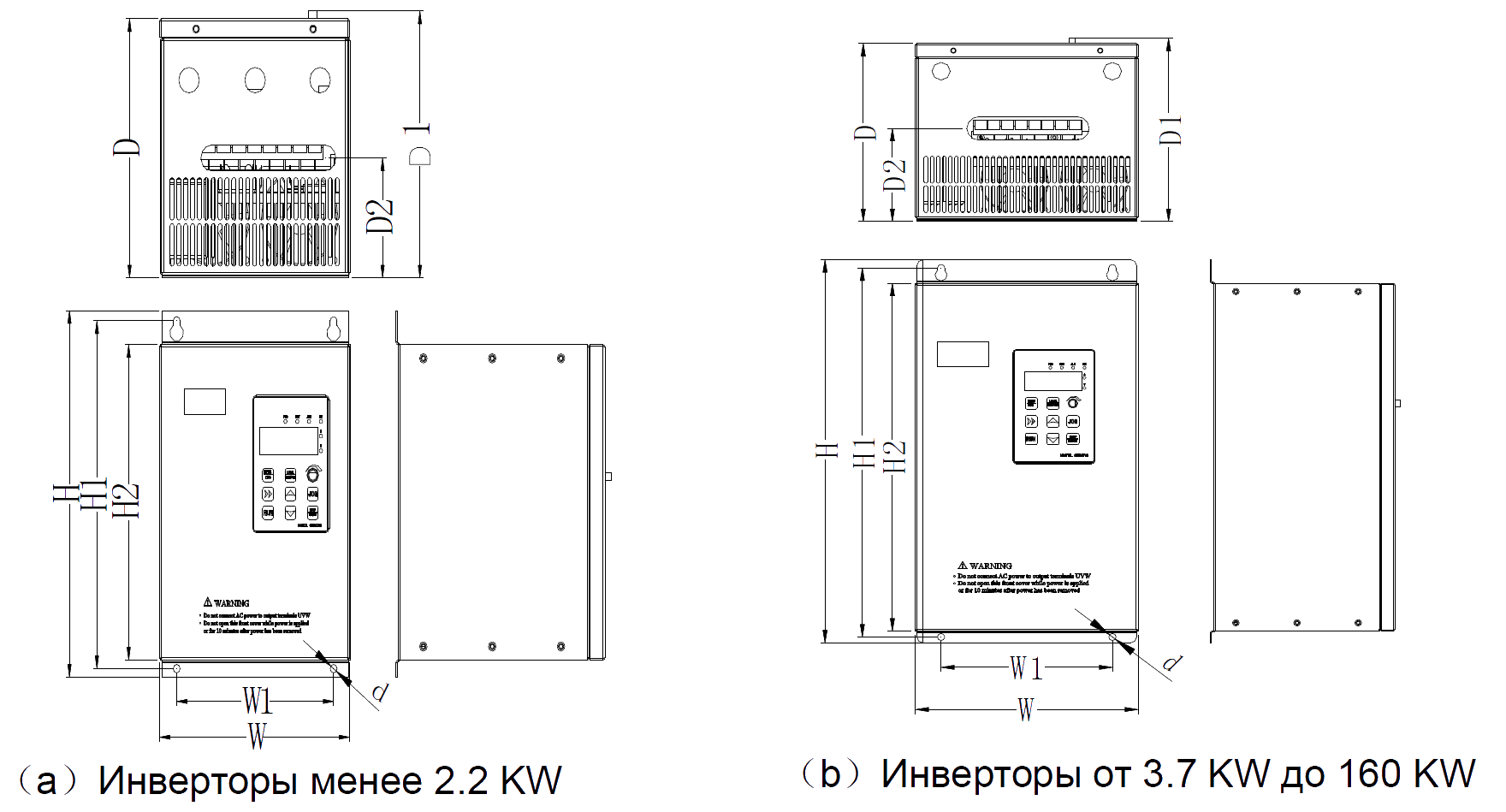

Преобразователь частоты ED3700V, Габаритные размеры
| Модель | Питание | мощность, кВт | W1(мм) | W(мм) | H1(мм) | H(мм) | H2(мм) | D(мм) | d
|
|---|
| ED3700V-2S0004G | （1*220V） | 0,4 | 74 | 85 | 144 | 142 | - | 113 | Ф5
| | ED3700V-2S0007G | （1*220V） | 0,75
| | ED3700V-2S0015G | （1*220V） | 1,5
| | ED3700V-2S0022G | （1*220V） | 2,2 | 88 | 98 | 174 | 184 | - | 135 | Ф5
| | ED3700V-2S0037G | （1*220V） | 3,7 | 88 | 118 | 174 | 230 | - | 153 | Ф5
| | ED3700V-4T0007G/4T0015P | （3*380V） | 0,75 | 88 | 98 | 174 | 184 | - | 135 | Ф5
| | ED3700V-4T0015G/4T0022P | （3*380V） | 1,5
| | ED3700V-4T0022G/4T0037P | （3*380V） | 2,2 | 108 | 118 | 220 | 230 | - | 175 | Ф5
| | ED3700V-4T0037G/4T0055P | （3*380V） | 3,7
| | ED3700V-4T0055G/4T0075P | （3*380V） | 5,5 | 155 | 172 | 256 | 271 | - | 183 | Ф5
| | ED3700V-4T0075G/4T0110P | （3*380V） | 7,5
| | ED3700V-4T0110G/4T0150P | （3*380V） | 11 | 170 | 248 | 310 | 360 | - | 210 | Ф6
| | ED3700V-4T0150G/4T0185P | （3*380V） | 15
| | ED3700V-4T0185G/4T0220P | （3*380V） | 18,5 | 200 | 280 | 427 | 445 | - | 200 | Ф8
| | ED3700V-4T0220G/4T0300P | （3*380V） | 22
| | ED3700V-4T0300G/4T0370P | （3*380V） | 30 | 200 | 320 | 512 | 530 | - | 276 | Ф8
| | ED3700V-4T0370G/4T0450P | （3*380V） | 37
| | ED3700V-4T0450G/4T0550P | （3*380V） | 45 | 250 | 310 | 530 | 555 | - | 260 | Ф10
| | ED3700V-4T0550G/4T0750P | （3*380V） | 55
| | ED3700V-4T0750G/4T0900P | （3*380V） | 75 | 280 | 400 | 620 | 650 | - | 300 | Ф14
| | ED3700V-4T0900G/4T1100P | （3*380V） | 90
| | ED3700V-4T1100G/4T1320P | （3*380V） | 110 | 450 | 756 | 790 | 1080 | 300 | Ф14
|
|
