Принудительное охлаждение электродвигателя

Принудительное охлаждение электродвигателя

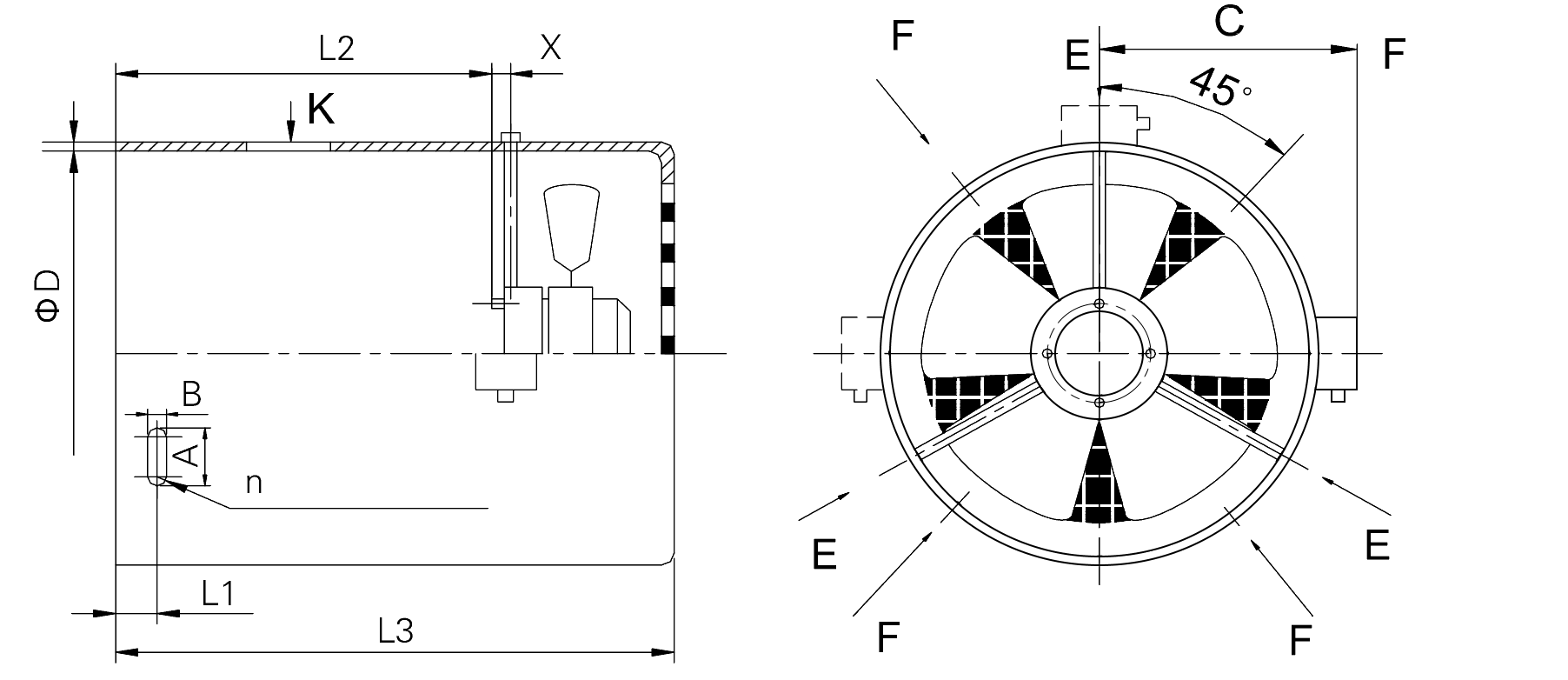

Таблица размеров


Модель D L1 L2 X L3 A B n C
G-63B2 121 10 48 7 138 12 6 3 115
G-71B2 138 13 60 7 150 12 6 3 120
G-80B2 154 16,5 85 7 175 12 6 3 130
G-90B2 173 17 96 7 188 12 6 3 140
G-100B2 195 19 96 10 196 14 7 3 151
G-112B2 219 18,5 100 10 200 14 7 3 163
G-132B2 256 18,5 110 10 217 14 7 3 182
G-160B2 311 20 149 10 277 14 7 4 210
G-180B2 352 35 190 10 312 14 7 4 231
G-200B2 393 40 190 10 314 17 9 4 252
G-225B2 443 45 220 12 374 17 9 4 276
G-250B2 482 55 240 12 402 17 9 4 296
G-280B2 546 65 265 12 429 25 11 4 362
G-315B2 614 75 310 20 505 25 11 4 398
G-355B2 694 82 380 20 585 25 13 4 437


Технические характеристики


Модель Напряжение питания, В Мощность, Вт. Сила тока, А Частота вращения, об/мин. Производи- тельность, м3/ч Уровень шума, Дб. Степень защиты, IP
G-63B2 380 20 0,075 2800 45 62 54
G-71B2 380 35 0,1 2850 52 62 54
G-80B2 380 32 0,085 2650 58 62 54
G-90B2 380 39 0,095 2600 91 65 54
G-100B2 380 62 0,165 2750 142 67 54
G-112B2 380 75 0,16 2550 229 67 54
G-132B2 380 45 0,18 1430 337 69 54
G-160B2 380 60 0,2 1400 609 72 54
G-180B2 380 75 0,2 1350 686 72 54
G-200B2 380 105 0,23 1200 1679 72 54
G-225B2 380 80 0,28 1450 1786 74 54
G-250B2 380 120 0,45 1400 1813 75 54
G-280B2 380 195 0,5 1350 2415 78 54
G-315B2 380 520 1,05 1300 2820 81 54
G-355B2 380 310 1,92 950 3500 85 54


Пример обозначения модуля независимого обдува электродвигателя

G - 63 - B2
1 2 3
  1. G - серия модуля принудительного охлаждения
  2. 63 - габарит электродвигателя, на который ставится обдув
  3. B2 - тип корпуса вентилятора
