29.05.2019

Варианты подключения стандартных типов выпрямителей питания электромагнитного тормоза электродвигателей ATBrake:

• вход 220V AC ~ выход 96V DC

• вход 380V AC ~ выход 170V DC

• вход 220/380V AC ~ выход 96/170V DC

Перед электрическим подключением электродвигателя к сети необходимо осуществить крепление к станине, обеспечивающее необходимую защиту от рывков и вибраций.

К монтажу и эксплуатации электродвигателя допускается персонал, имеющий допуск на право работы с электроустановками, изучивший эксплуатационную документацию и инструкцию по технике безопасности.

Необходимо проверить контактные соединения в клеммной коробке для исключения их неправильного подсоединения или ослабления в процессе эксплуатации электродвигателя.

Электродвигатель серии ATBrake оборудованный электромагнитым тормозом, в зависимости от напряжения питания самого электромагнитного тормоза 96V DC или 170V DC, может быть оснащен одним из трех стандартных типов выпрямителей питания тормоза:

• вход 220V AC ~ выход 96V DC

• вход 380V AC ~ выход 170V DC

• вход 220/380V AC ~ выход 96/170V DC

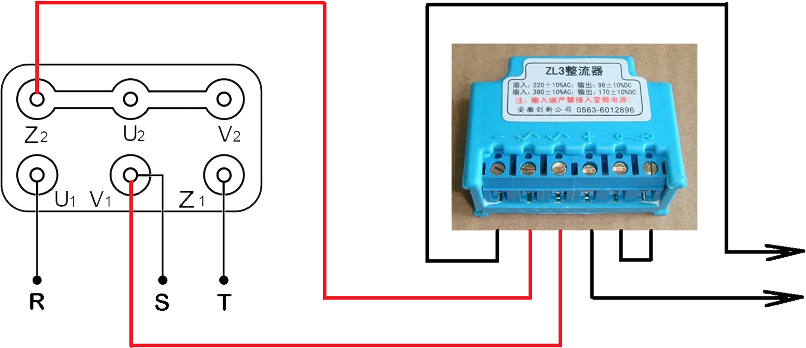

Схема подключения диодного выпрямителя питания электромагнитного тормоза 96V от питающей сети 220V

• input 220V AC ~ output 96V DC

Схема подключения электродвигателя ML



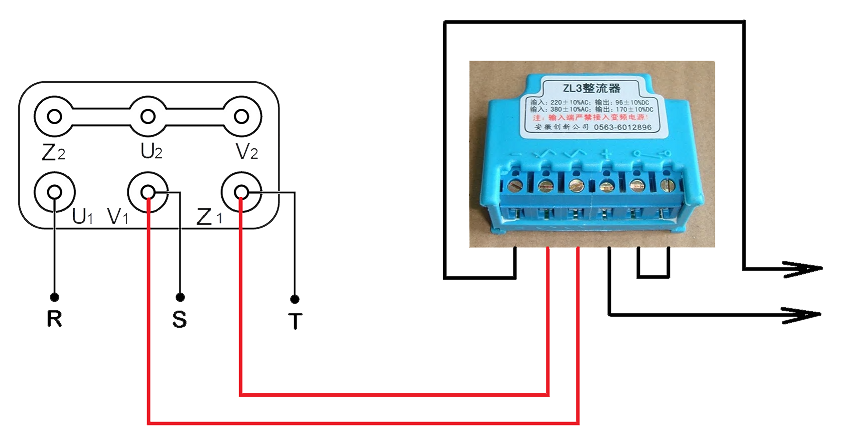

Схема подключения диодного выпрямителя питания электромагнитного тормоза 170V от питающей сети 380V

• input 380V AC ~ output 170V DC

Схема подключения электродвигателя ML

Схемы подключения для скачивания:

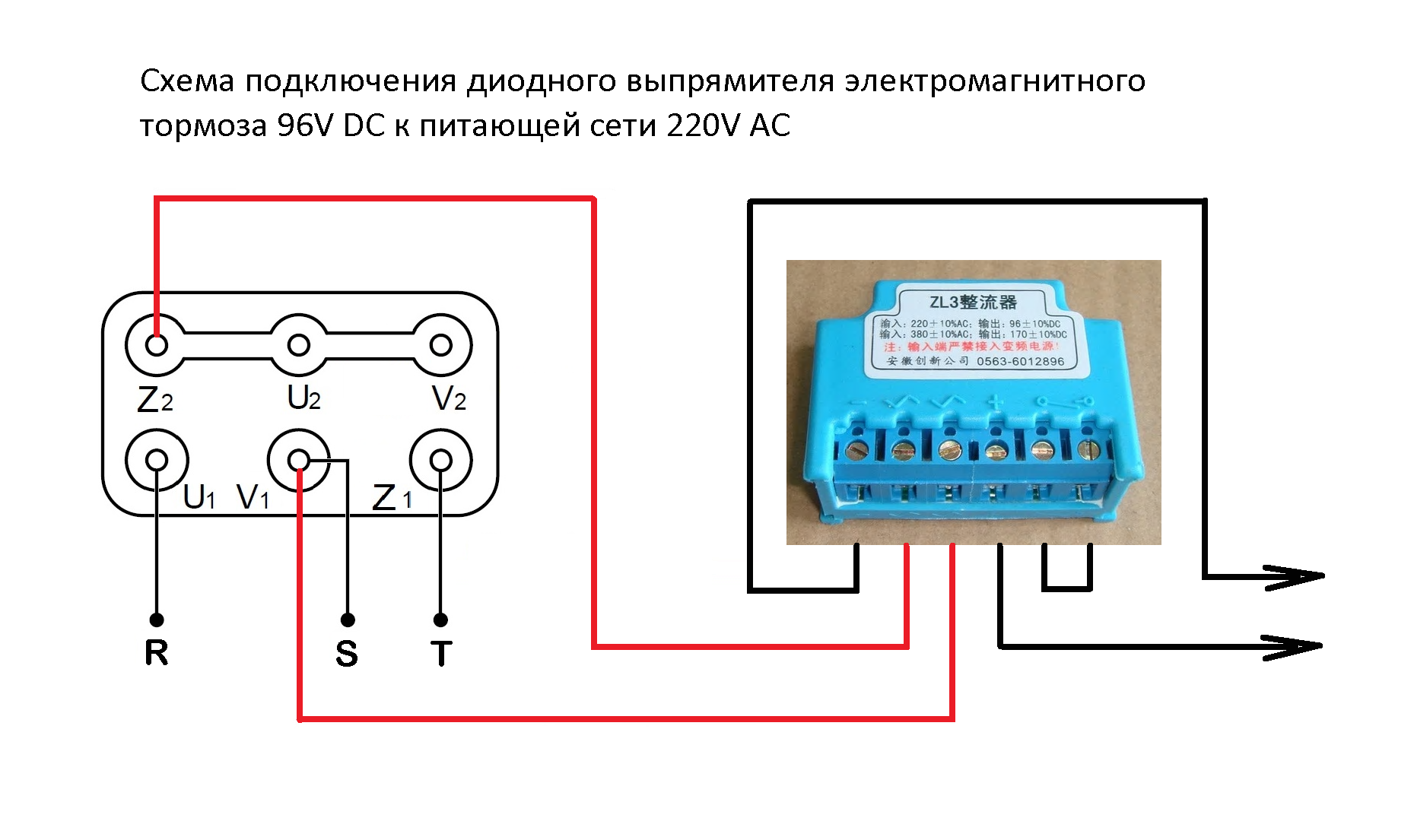

Схема подключения диодного выпрямителя питания электромагнитного тормоза 96V от питающей сети 220V

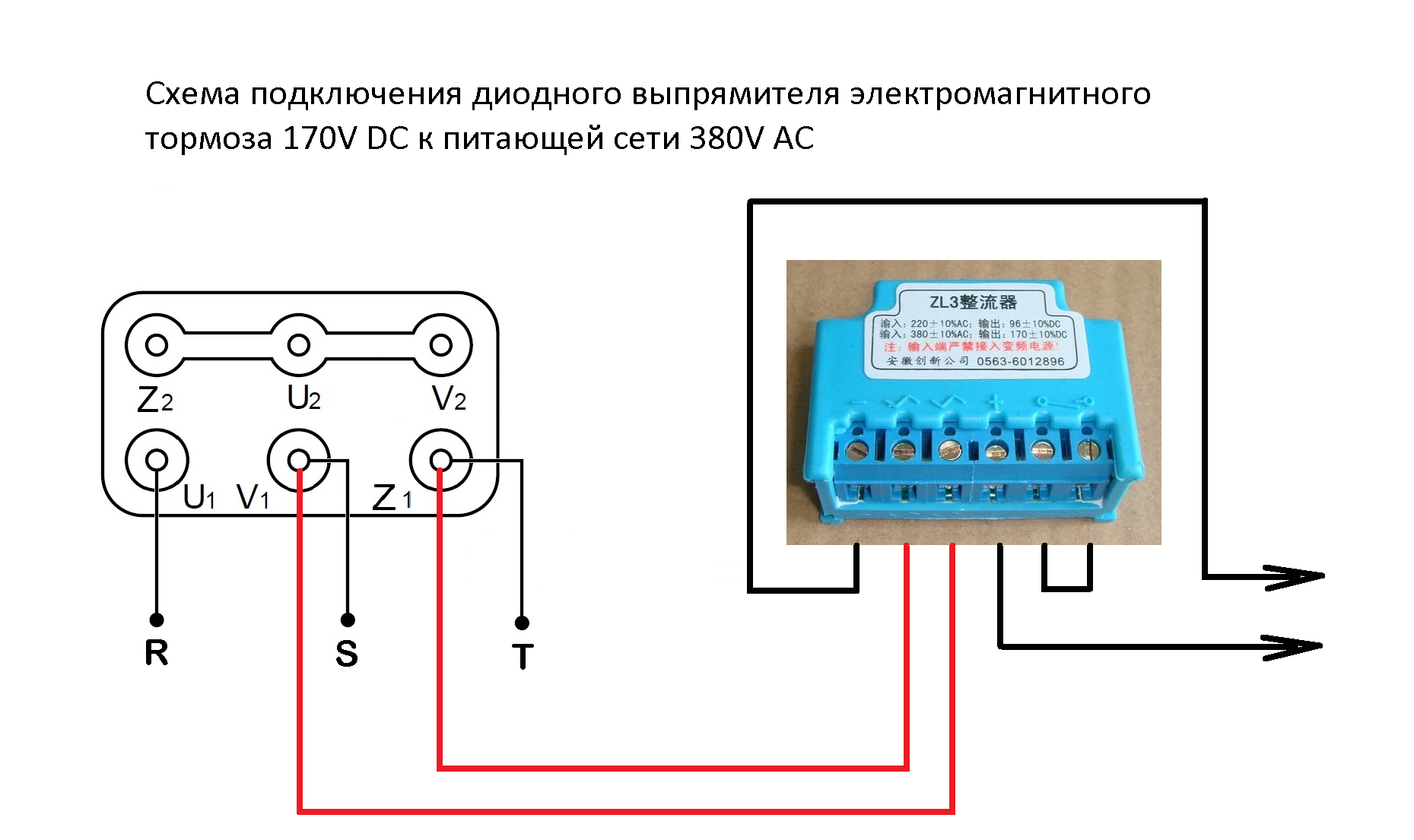

Схема подключения диодного выпрямителя питания электромагнитного тормоза 170V от питающей сети 380V
