Главная | Каталог | Электродвигатели | Электродвигатель 220В однофазный

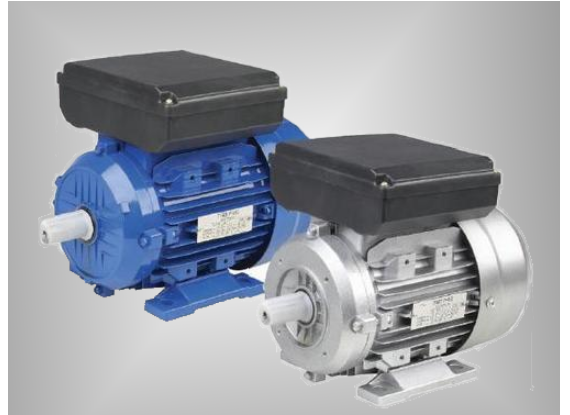

Электродвигатель 220В однофазный серии АТМ, ML, MY, АИС2Е, АИР2Е, АДМЕ


Данная серия асихронных электродвигателей соответстует европейским нормам CENELEC (IEC 60034) и специально создана для использования в бытовых сетях. Питание мотора осуществляется с помощью обычной домашней розетки 220 Вольт 50 Гц. Изделия данной серии характеризуются высоким уровнем безопасности, имеют класс защиты IP55, степень изоляции F, низкий уровень шума и вибрации, малый вес и большой выбор вариантов монтажа. Благодаря наличию в конструкции двух конденсаторов: пускового и рабочего, электродвигатели серии АТМ предназначены для использования в нагруженных условиях, где требуется большой пусковой крутящий момент и высокая надежность.

Цена на однофазный электродвигатель 220В немного выше, чем на трехфазный асинхронный электродвигатель. Это обусловлено сложностью конструкции, наличию двух пусковых конденсаторов, дополнительной отключаемой с помощью реле при достижении номинальных оборотов пусковой обмотки, вместительной клеммной коробки с возможностью установки внешней кнопки управления СТАРТ/СТОП. Купить электродвигатель 220В серии АТМ мощностью 0,09 кВт, сегодня, можно по цене от 3050 руб.

Исполнение: на лапах В3 IM1081, фланец В5 IM3081, фланец В14 IM3681, комби IM2081.

Диапазон мощностей: 0,09 - 3 кВт.

Электродвигатель ML
Чертежи и технические параметры

Ниже приведена сводная таблица соответствия типоразмеров однофазных электродвигателей для следующих серий и марок:

Таблица взаимозаменяемости электродвигателей 220В

Мощность, кВтATMMLMYАИСЕ/АИС2ЕАДМЕ/АИРЕ/АИР2Е
1500 об/мин
0,09ATM 56B 0,09 kW 4P B14 1ph.220V
d1=9mm
ML 562-4 0.09kW 1500
d1=9mm
MY 56B4 0.09kW 1500
d1=9mm
АИСЕ 56B4 0.09*1500
d1=9mm
---
0,12ATM 63A 0,12 kW 4P B14 1ph.220V
d1=11mm
ML 631-4 0.12kW 1500
d1=11mm
MY 63A4 0.12kW 1500
d1=11mm
АИСЕ 63A4 0.12*1500
d1=11mm
АИРЕ 56В4 0.12кВт*1500
d1=11mm
0,18ATM 63B 0,18 kW 4P B14 1ph.220V
d1=11mm
ML 632-4 0.18kW 1500
d1=11mm
MY 63B4 0.18kW 1500
d1=11mm
АИСЕ 63B4 0.18*1500
d1=11mm
АИРЕ 56С4 0.18кВт*1500
d1=11mm
0,25ATM 71A 0,25 kW 4P B14 1ph.220V
d1=14mm
ML 711-4 0.25kW 1500
d1=14mm
MY 71A4 0.25kW 1500
d1=14mm
АИСЕ 71A4 0.25*1500
d1=14mm
АИРЕ 63В4 0.25кВт*1500
d1=14mm
0,37ATM 71В 0,37 kW 4P B14 1ph.220V
d1=14mm
ML 712-4 0.37kW 1500
d1=14mm
MY 71B4 0.37kW 1500
d1=14mm
АИСЕ 71B4 0.37*1500
d1=14mm
АИРЕ 63B4 0.37кВт*1500
d1=14mm
0,55ATM 80A 0.55 kW 4P B14 1ph.220V
d1=19mm
ML 801-4 0.55kW 1500
d1=19mm
MY 80A4 0.55kW 1500
d1=19mm
АИСЕ 80A4 0.55*1500
d1=19mm
АИРЕ 71B4 0.55кВт*1500
d1=19mm
0,75ATM 80B 0.75 kW 4P B14 1ph.220V
d1=19mm
ML 802-4 0.75kW 1500
d1=19mm
MY 80B4 0.75kW 1500
d1=19mm
АИСЕ 80B4 0.75*1500
d1=19mm
АИРЕ 71C4 0.75кВт*1500
d1=19mm
1,1ATM 80C 1.1 kW 4P B14 1ph.220V
d1=19mm
ML 803-4 1.1kW 1500
d1=19mm
MY 80C4 1.1kW 1500
d1=19mm
АИСЕ 80С4 1.1*1500
d1=19mm
АИРЕ 80B4 1.1кВт*1500
d1=22mm
ATM 90S 1.1 kW 4P B14 1ph.220V
d1=24mm
ML 90S-4 1.1kW 1500
d1=24mm
MY 90S4 1.1kW 1500
d1=24mm
АИСЕ 90S4 1.1*1500
d1=24mm
---
1,5ATM 90LA 1.5 kW 4P B14 1ph.220V
d1=24mm
ML 90L1-4 1.5kW 1500
d1=24mm
MY 90L4 1.5kW 1500
d1=24mm
АИСЕ 90L4 1.5*1500
d1=24mm
АИРЕ 80C4 1.5кВт*1500
d1=22mm
2,2ATM 90LB 2.2 kW 4P B14 1ph.220V
d1=24mm
ML 90L2-4 2.2kW 1500
d1=24mm
MY 90L4 2.2kW 1500
d1=24mm
АИСЕ 90L4 2.2*1500
d1=24mm
АИРЕ 90L4 2.2кВт*1500
d1=24mm
ATM 100LA 2.2 kW 4P B14 1ph.220V
d1=28mm
ML 100L1-4 2.2kW 1500
d1=28mm
MY 100L4 2.2kW 1500
d1=28mm
АИСЕ 100LA4 2.2*1500
d1=28mm
АИРЕ 100S4 2.2кВт*1500
d1=28mm
3,0ATM 100LB 3.0 kW 4P B14 1ph.220V
d1=28mm
ML 100L2-4 3.0kW 1500
d1=28mm
MY 100L4 3.0kW 1500
d1=28mm
АИСЕ 100LB4 3.0*1500
d1=28mm
АИРЕ 100C4 3.0кВт*1500
d1=28mm

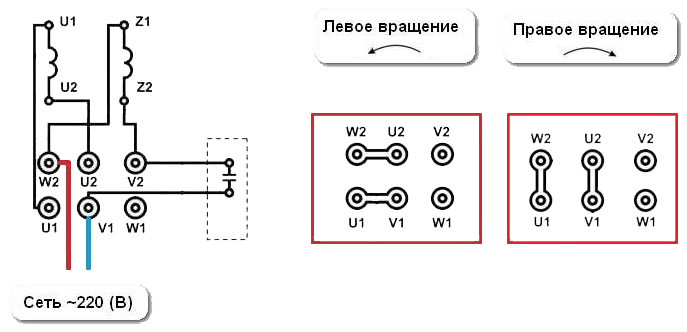

Для инверсии направления вращения вала однофазного двигателя следует поменять местами перемычки обмоток статорных фаз.

Схема подключения электродвигателя ML
