Чертежи червячных одноступенчатых редукторов серии WR

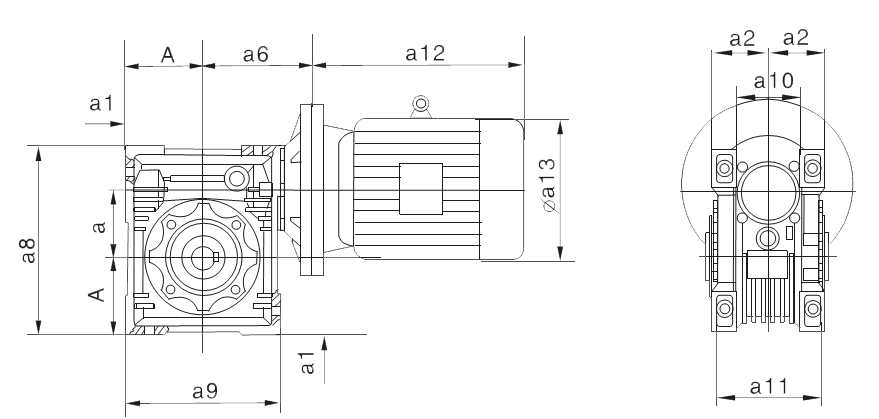

Габаритные размеры мотор-редукторов WR

Габаритные размеры мотор-редукторов WR

Таблица габаритных размеров

WR25 WR30 WR40 WR50 WR63 WR75 WR90 WR105 WR130 WR150 WR185
A (h13) 35 40 50 60 72 86 103 127,5 147,5 170 207
a 25 30 40 50 63 75 90 110 130 150 185
a1 5 5,5 6,5 7 8 10 11 15 15 18 25
a2 21 28 35,5 42,5 51,5 56,5 65 71 77,5 92,5 110
a6 ≤ 45 ≤ 54 ≤ 62 ≤ 90 ≤ 106 ≤ 121 ≤ 138 ≤ 159 ≤ 179 ≤ 212 ≤ 247
a8 83 97 121,5 144 174 205 238 295 335 400 472
a9 70 80 101 121,5 147,5 174 208 252,5 292,5 340 412
a10 22 32 43 49 67 72 72 79 74 86 90
a11 42 56 71 85 103 113 130 142 155 185 220
a12 Зависит от габарита электродвигателя
Øa13

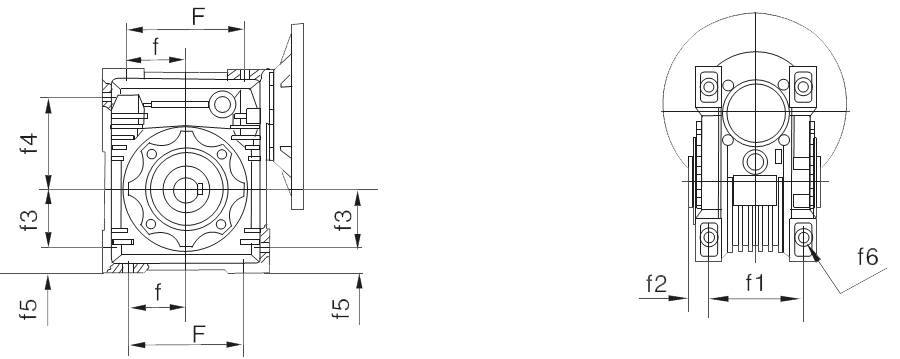

Крепежные размеры по лапам редукторов WR

Крепежные размеры по лапам редукторов WR

Таблица крепежных размеров

WR25 WR30 WR40 WR50 WR63 WR75 WR90 WR105 WR130 WR150 WR185
F (h13) 45 54 70 80 100 120 140 170 200 240 310
f 22,5 27 35 40 50 60 70 85 100 120 155
f1 34 44 60 70 85 90 100 115 120 145 175
f2 8 9,5 9 11 13,5 15 20 20 25 27,5 32,5
f3 22,5 27 35 40 50 60 70 85 100 120 155
f4 35,5 44 55 64 80 93 102 125 140 180 213
f5 12,5 13 15 20 22 26 33 42,5 47,5 50 52
f6 14-Ø6 14-Ø6,5 14-Ø6,5 14-Ø8,5 14-Ø8,5 14-Ø11 14-Ø13 14-Ø14 14-Ø16 14-Ø18 14-Ø22

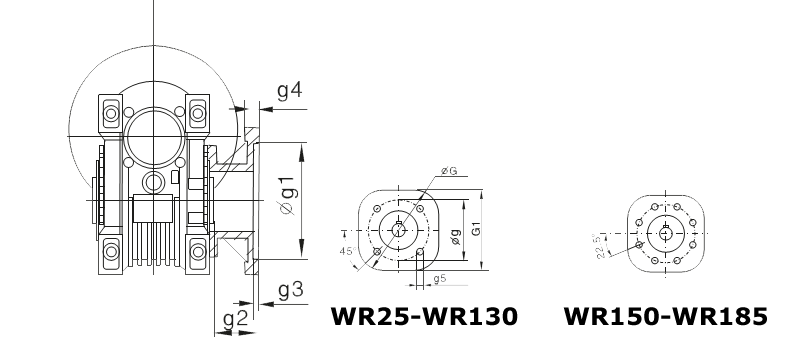

Установочные размеры выходных фланцев редукторов WR

Установочные размеры выходных фланцев редукторов WR

Таблица установочных размеров

WR25 WR30 WR40 WR50 WR63 WR75 WR90 WR105 WR130 WR150 WR185
ØG 75 80 110 125 180 220 210 270 320 320 400
G1 70 70 90 110 142 170 200 250 290 290 390
Øg 55 68 70 90 150 165 175 220 255 255 350
Øg1(H8) 40 50 60 70 115 130 152 170 180 180 280
g2 20 20,5 25 40,5 22,5 47,5 37 57 61,5 47 62
g3 2,5 4 4 5 6 6 6 6 6 7 7
g4 6 6 7 9 10 13 13 15 15 15 22
g5 4-Ø6,5 4-Ø6,5 4-Ø9 4-Ø11 4-Ø11 4-Ø14 4-Ø14 4-Ø14 4-Ø16 4-Ø16 4-Ø22

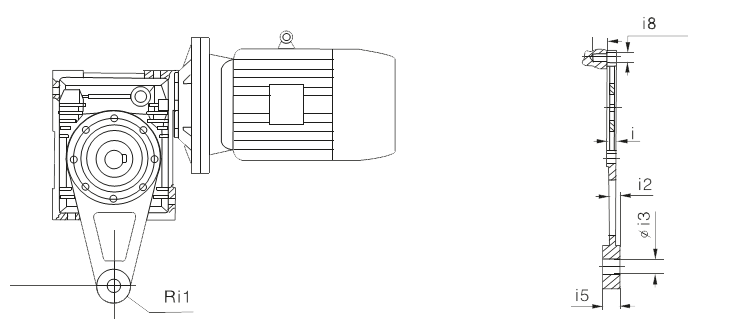

Установочные размеры реактивной штанги редукторов WR

Установочные размеры реактивной штанги редукторов WR

Таблица установочных размеров

WR25 WR30 WR40 WR50 WR63 WR75 WR90 WR105 WR130 WR150 WR185
I (h13) 70 85 100 100 150 200 200 250 250 250 300
i 6 6 12 12 12 20 20 25 25 25 25
Ri1 15 15 18 18 18 30 30 35 35 35 45
i2 7 7 9,5 9,5 9 19,5 19,5 24 23,5 23,5 23,5
i3 8 8 10 10 10 20 20 25 25 25 25
i5 14 14 14 14 14 25 25 30 30 30 30
i7 6 6 12 12 12 20 20 25 25 25 25
i8 3-Ø7 4-Ø7 4-Ø7 4-Ø9 8-Ø9 8-Ø9 8-Ø11 8-Ø11 8-Ø14 8-Ø14 8-Ø18

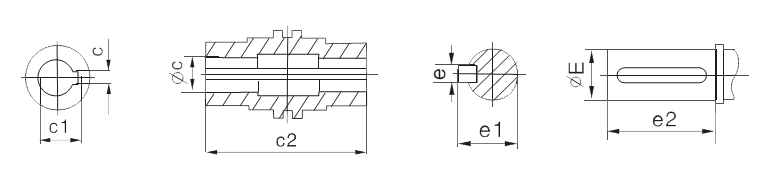

Исполнение выходного вала редукторов WR

Исполнение выходного вала редукторов WR

Таблица размеров

WR25 WR30 WR40 WR50 WR63 WR75 WR90 WR105 WR130 WR150 WR185
ØC(h7) 11 14 18 25 25 28 35 42 45 50 60
c 4 5 6 8 8 8 10 12 14 14 18
c1 13,8 16,3 21,8 28,3 28,3 31,3 38,3 45,3 48,8 53,8 64,4
c2 50 63 78 92 112 120 140 155 170 200 240
ØE(k7) 11 14 18 25 25 28 35 42 45 50 60
e 4 5 6 8 8 8 10 12 14 14 18
e1 12,5 16 20,5 28 28 31 38 45 48,5 53,5 64
e2 23 30 40 50 50 60 80 80 80 102 112

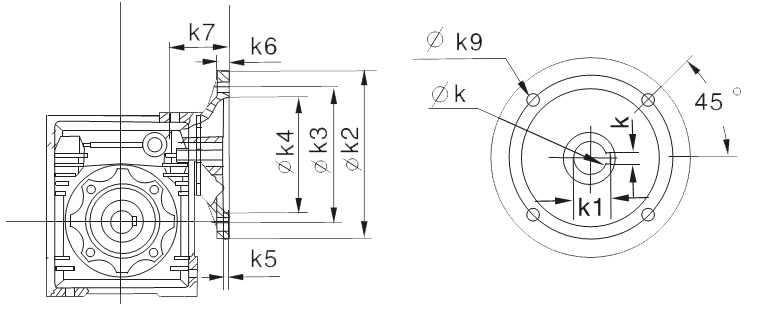

Исполнение входного фланца редукторов WR

Исполнение входного фланца редукторов WR

Таблица размеров

WR25 WR30 WR40 WR50 WR63 WR75 WR90 WR105 WR130 WR150 WR185
ØK(H7) 9 9 11 11 14 19 19 24 24 28 28
-- 11 14 14 19 24 24 28 28 38 38
-- -- 19 19 24 28 28 38 38 42 42
k 3 3 4 4 5 6 6 8 8 8 8
-- 4 5 5 6 8 8 8 8 10 10
-- -- 6 6 8 8 8 10 10 12 12
k1 10,4 10,4 12,8 12,8 16,3 21,8 21,8 27,3 27,3 31,3 31,3
-- 12,8 16,3 16,3 21,8 27,3 27,3 31,3 31,3 41,3 41,3
-- -- 21,8 21,8 27,3 31,3 31,3 41,3 41,3 45,3 45,3
Øk2 80 80 140 140 160 200 200 200 200 250 250
-- 90 160 160 200 200 200 250 250 300 300
-- -- 200 200 200 250 250 300 300 350 350
Øk3 65 65 115 115 115 165 165 165 165 215 215
-- 75 130 130 130 165 165 215 215 265 265
-- 115 -- 165 165 215 215 265 265 300 300
Øk4(H8) 50 50 95 95 110 130 130 130 130 180 180
-- 60 110 110 130 130 130 180 180 230 230
-- 95 -- 130 130 180 180 230 230 250 250
Øk5 3,5 3,5 4 4 4 4 4 4 4 4 4
-- 4 4 4 4 4 4 4,5 4,5 4,5 4,5
-- 4 4 4 4 4,5 4,5 5 5 5 5
Øk6 6 6 9 9 9 10 10 10 10 10 10
-- 9 9 9 10 10 10 12 12 12 12
-- 9 10 10 10 12 12 14 14 14 14
Øk7 22 22 25 25 32 42 42 52 52 52 52
-- 25 32 32 42 52 52 62 62 62 62
-- 32 42 42 52 62 62 82 82 82 82
Øk9 4-Ø6 4-Ø6 4-Ø9 4-Ø9 4-Ø9 4-Ø11 4-Ø11 4-Ø11 4-Ø11 4-Ø11 4-Ø11
-- 4-Ø6 4-Ø9 4-Ø9 4-Ø11 4-Ø11 4-Ø11 4-Ø13 4-Ø13 4-Ø13 4-Ø13
-- 4-Ø9 4-Ø11 4-Ø11 4-Ø11 4-Ø13 4-Ø13 4-Ø15 4-Ø15 4-Ø15 4-Ø15

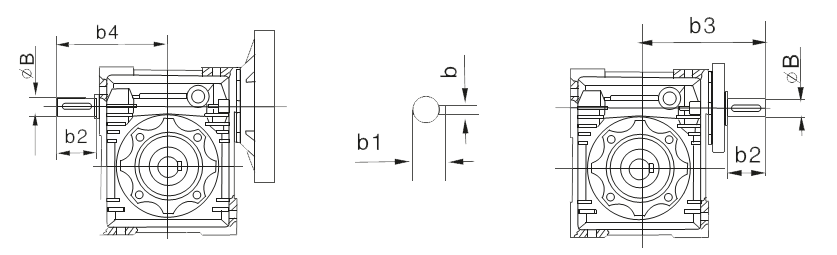

Исполнение с торчащим быстроходным валом Y, YZ редукторов WR

Исполнение с торчащим быстроходным валом Y, YZ редукторов WR

Таблица габаритно-присоединительных размеров

WR25 WR30 WR40 WR50 WR63 WR75 WR90 WR105 WR130 WR150 WR185
ØB(k6) -- 9 11 14 19 24 24 28 30 35 40
b -- 3 4 5 6 8 8 8 8 10 12
b1 -- 10,2 12,5 16 21,5 27 27 31 33 38 43
b2 -- 20 25 30 40 50 50 60 80 80 80
b3 -- 71 85 104 130 155 175 202 242 290 320
b4 56 65 76 94 115 140 158 195 235 290 320
