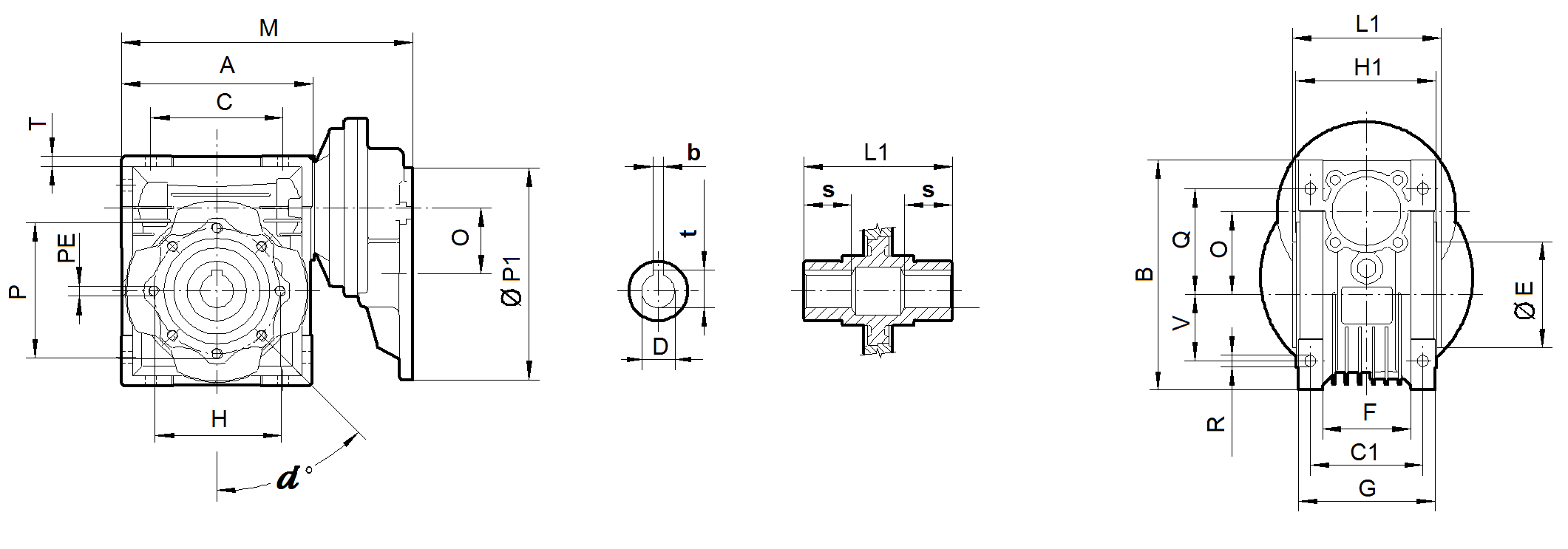

Редуктор PC - NMRV, PC - RV Габаритно-присоединительные размеры

Таблица размеров.

Тип редуктора A В С C1 D(H7) E(h8) F G H H1 M L1 N 0 P Q R S t V РЕ b α kg
P63/NMRV 040 100 121.5 70 60 18 60 43 71 75 73 173 78 71.5 40 87 55 6,5 26 6,5 35 M6 6 45° 3,9
P63/NMRV 050 120 144 80 70 25 70 49 85 85 87 193 92 84 50 100 64 8,5 30 7 40 M8 8 45° 5,2
P71/NMRV 050 120 144 80 70 25 70 49 85 85 87 203 92 84 50 100 64 8,5 30 7 40 M8 8 45° 5,8
P63/NMRV 063 144 174 100 85 25 80 67 103 95 106 220 112 102 63 110 80 8,5 36 8 50 M8 8 45° 7,9
P71/NMRV 063 144 174 100 85 25 80 67 103 95 106 230 112 102 63 110 80 8,5 36 8 50 M8 8 45° 8,5
P71/NMRV 075 172 205 120 90 28 95 72 112 115 114 262 120 119 75 140 93 11,0 40 10 60 M8 8 45° 11,3
P80/NMRV 075 172 205 120 90 28 95 72 112 115 114 272 120 119 75 140 93 11,0 40 10 60 M8 8 45° 13,1
P71/NMRV 090 206 238 140 100 35 110 74 130 130 134 296 140 135 90 160 102 13,0 45 11 70 M10 10 45° 15,3
P80/NMRV 090 206 238 140 100 35 110 74 130 130 134 306 140 135 90 160 102 13,0 45 11 70 M10 10 45° 17,2
P80(90)/NMRV 110 252.5 295 170 115 42 130 - 144 165 148 360,5 155 167.5 110 200 125 14,0 50 14 85 M10 12 45° 39
P80(90)/NMRV 130 292.5 335 200 120 45 180 - 155 215 162 400,5 170 187.5 130 250 140 16,0 60 15 100 M12 14 45° 52.2

Боковой фланец

Таблица размеров.

- PC PB PA PQ PR PO PM PQ1
Тип фланца FA FB FC FA FB FC FA FB FC FA FB FC FA FB FC FA FB FC FA FB FC FA FB FC
NMRV 030 4 6 54,5 80 50 6,5 68 70
NMRV 040 4 4 5 7 7 9 67 97 80 110 110 140 60 60 95 9 9 9,5 75 75 115 95 95 140
NMRV 050 5 5 5 9 9 10 90 120 89 125 125 160 70 70 110 11 11 9,5 85 85 130 125 125 160
NMRV 063 6 6 5 10 10 10 82 112 98 180 180 200 115 115 130 11 11 11 150 150 165 142 142 200
NMRV 075 6 6 - 13 13 - 111 90 - 200 160 - 130 110 - 14 11 - 165 130 - 170 160 -
NMRV 090 6 6 6 13 18 17 111 122 110 210 250 200 152 180 130 14 14 11 175 215 165 200 250 200
NMRV 110 6 6 - 15 15 - 131 180 - 280 280 - 170 170 - 14 14 - 230 230 - 260 260 -
NMRV 130 7 15 140 320 180 16 255 290

Редуктор PC - электродвигатель. Габаритно-присоединительные размеры

Таблица размеров.

ТИП A B C D(js6) b t E F(H8) G H I J K M L1 L2
PC063 1,5 18 21 11 4 12,5 23 70 105 105 114 40 85 4-M6x10 45 202(63B5)
2 20 28 14 5 16 30
PC071 3 20 27 14 5 16 30 80 120 120 135 50 100 4-M6x10 53 220(71B5)
3 32 37 19 6 21,5 40
PC080 3 32 40 19 6 21,5 40 110 160 200 63 130 4-M8x11 72,5 255(80B5)
4 40 50 24 8 27 50
4 50 60 28 8 31 60
PC090 3 32 40 19 6 21,5 40 110 160 200 63 130 4-M8x11 72,5 265(90B5) 290(90LB5)
3 40 50 24 8 27 50
3 50 60 28 8 31 60
