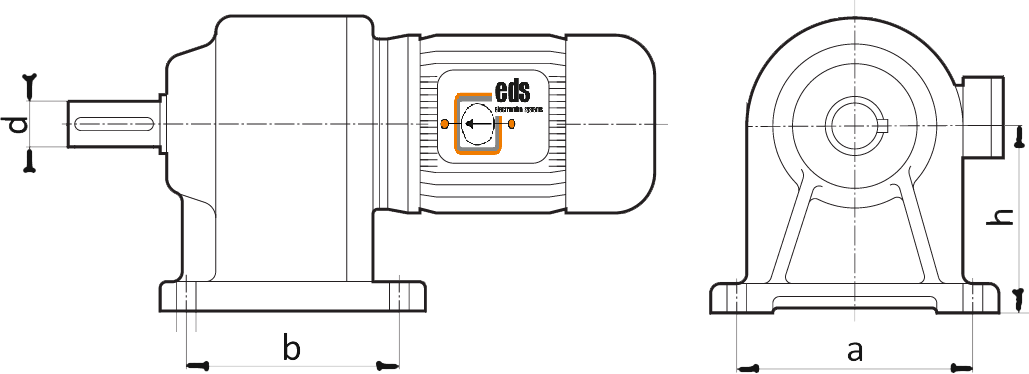

При выборе аналога соосно-цилиндрического редуктора, инженеру как правило, приходится обращать внимание на следующие параметры:

- Диаметр цилиндрического выходного вала "d"

- Высота оси выходного вала относительно уровня пола "h"

- Расстояние между крепежными отверстиями в лапах редуктора "a*b"

В нашей стране больше всего представлены следующие серии соосных редукторов:

- Редуктор MNHL завод-изготовитель: "SITI"(Италия)

- Редуктор H завод-изготовитель: "MOTOVARIO"(Италия)

- Редуктор R завод-изготовитель: "SEW EURO-DRIVE"(Германия)

- Редуктор RCV завод-изготовитель: "VARMEC"(Италия)

- Редуктор C завод-изготовитель: "BONFIGLIOLI"(Италия)

- Редуктор SK завод-изготовитель: "NORD"(Германия)

- Редуктор RD завод-изготовитель: "VARVEL"(Италия)

- Редуктор HR,TR завод-изготовитель: "TLS"(Италия)

-Редуктор MTC "TOS ZNOJMA"(Чехия)






Ниже приведена сводная таблица соответствующих параметров для следующих серий и марок:

Таблица взаимозаменяемости соосно-цилиндрических редукторов

Диаметр выходного вала,D2,ммTR,TRCVARMECSITIBONFIGLIOLIMOTOVARIOSEW-EURODRIVENORDVARVELTOS ZNOJMO
a*b*h*,мм
20TRC 01
110*87*85
RCV 202,203A
110/130*90
87*100/85
MNHL 20/2
110*50*75
C12
110*87*85
CHA 42
110/120*80*75
R 07,R 17
85*95*65
10*110*75
SK02,SK03
105*85*102
110*60*85
RD 12/13
110*110*75
MTC 22C/23
110*110*75
25TRC 02
110*87*90
RCV 252,253A
160/130*110
107.5*110/100
MNHL 25/2/3
110*130*90
C22
130*97.5*100
CH 030
110*130*90
R 27,R 37
110*130*90
SK12,SK13
160*80*125
105*62*102
RD 22/23
110*130*90
MTC 32C/33
110*130*90
30TRC 03
135/150*100*110
RCV 302,303A
180/160*149.5
130*130/110
MNHL 30/2/3
135*165*115
C32
160*130*110
CH 040
135*165*115
R 47
135*165*115
SK22,SK23
155*140*130
160*80*125
RD 32/33
135*165*115
--
35TRC 04
180*149.5*130
RCV 352,353
180*105*130
MNHL 35/2/3
135*165*115
C41
180*105*130
CH 050
135*165*115
R 57, R 67
135*165*115
SK 30
185*90*155
RD 42/43
135*165*115
MTC 42C/43
135*165*115
40TR 78
170*205*140
RCV 452,453
225*110*155
MNHL 40/2/3
170*205*140
C51
225*156*155
CH 060
170*205*140
R 77
170*205*140
SK32,SK33
185*120*155
RD 52/53
170*205*140
MTC 52C/53
170*205*140
50TR 88
215*260*180
RCV 552,553
250*145*195
MNHL 50/2/3
215*260*180
C61
250*180*195
CH 080
215*260*180
R 87
215*260*180
-- RD 62/63
215*260*180
MTC 62C/63
215*260*180
60TR 98
250*310*225
RCV 582,583
300*165*210
MNHL 60/2/3
250*310*225
C70
300*165*210
CH 100
250*310*225
R 97
250*310*225
-- -- MTC 62C/63
215*260*180
70TR 108
290*370*250
RCV 602,603
250*310*225
MNHL 70/2/3
290*370*250
C80/D2=80мм/
370*210*250
CH 125
290*370*250
R 107
290*370*250
-- -- MTC 72C/73
250*310*225
90TR 138
340*410*315
-- MNHL 90/2/3
340*410*315
C90
440*250*300
CH 140
340*410*315
R 137
340*410*315
SK82,SK83
360*400*315
-- MTC 82C/83
290*370*250
110TR 148
380*500*355
-- MNHL 100/2/3
440*500*345
-- -- -- SK92,SK93
440*450*390
-- --

Таблица взаимозаменяемости коническо-цилиндрических редукторов

Диаметр выходного вала, D2, мм. Максимальный момент, Nm. SEW-EURODRIVE SITI TRAMEC BAUER MOTOVARIO BONFIGLIOLI
20 145 - - T56B,C BK 06 BA 42 -
25 180 - MBH 56 T56B,C / T63B,C BK 10 BA 52 A 05 / A 10
28 180 - - T63B,C / T71B - BA 52 -
30 200 K 37 - T63B,C/T71B/T90B BK 20 BA 72 A 10 / A 20
32 500 - - T80C / T90B - - -
35 630 K 47 / TKM 58 MBH 63 T80C / T90B BK 30 BA 72 / B 063 A 20/A 30/A 35
40 820 K 57 / K 67 - T100C /T112B BK 40 B 063 / B 083 A 30/A 35/A 41
42 1000 - - T100C / T112B - - -
45 1280 - MBH 80 T100C / T112B - B 083 A 41
50 1550 K 77 MBH 100 T125C / T140B BK 50 B 103 A 50 / A 55
55 2500 - - T125C / T140B - A 50
60 2700 K 87 MBH 125 T160C / T180B BK 60 CB 123 A 55 / A 60
70 4300 K 97 MBH 140 T160C / T180B BK 70 CB 143 A 60 / A 70
80 7400 - - T180C / T200B - - A 70 / A 80
90 8000 K 107 MBH 160 T180C / T200B - CB 153 A 80 / A 90
100 13000 K 127 MBH 180 T200C / T225B BK 80 CB 163 A 90
110 14000 - MBH 200 - - - -
120 18000 K 157 - - BK 90 - -
160 50000 K 167 / K 187 - - - - -
