Соосный редуктор, Мотор-редуктор HR 87, TR 88.

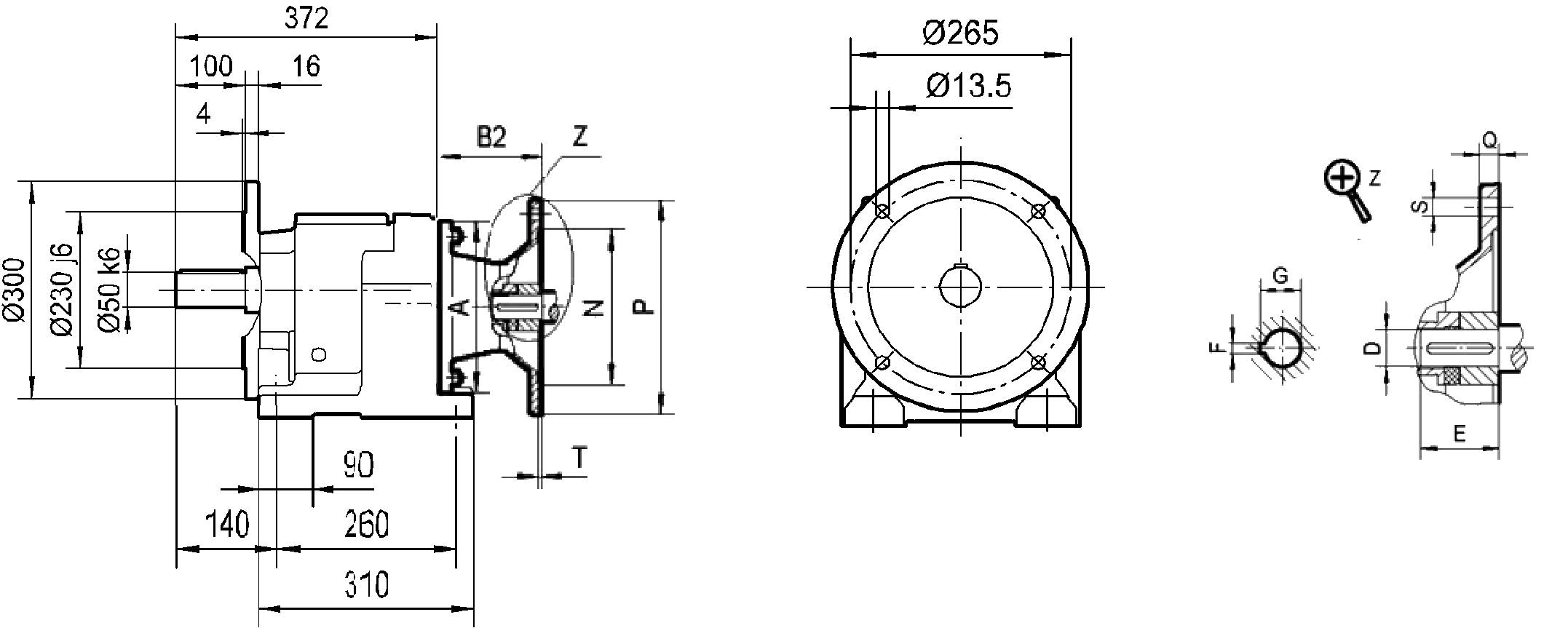

Таблица присоединительных размеров в зависимости от габарита электродвигателя,
присоединяемого к редуктору.
|
Тип редуктора | Габарит э.лв. | А | В2 | D | E | F | Г | M | N | P | Q | S | T
|
HR,TR88
| AM80 | 250 | 87 | 19 | 40 | 6 | 21,8 | 165 | 130 | 200 | 12 | 4-Ф11 | 4,5
| AM90 | 87 | 24 | 50 | 8 | 27,3 | 165 | 130 | 200 | 12 | 4-Ф11 | 4,5
| AM100 | 121 | 28 | 60 | 8 | 31,3 | 215 | 180 | 250 | 15 | 4-Ф13,5 | 5
| AM112 | 121 | 28 | 60 | 8 | 31,3 | 215 | 180 | 250 | 15 | 4-Ф13,5 | 5
| AM132S | 174 | 38 | 80 | 10 | 41,3 | 265 | 230 | 300 | 16 | 4-Ф13,5 | 5
| AM132ML | 174 | 38 | 80 | 10 | 41,3 | 265 | 230 | 300 | 16 | 4-Ф13,5 | 5
| AM160 | 232 | 42 | 110 | 12 | 45,3 | 300 | 250 | 350 | 18 | 4-Ф17,5 | 6
| AM180 | 232 | 42 | 110 | 14 | 51,8 | 300 | 250 | 350 | 18 | 4-Ф17,5 | 6
|
|
