Соосный редуктор, Мотор-редуктор TRC 02, TRCF 02.

Исполнение редуктора: на лапах.

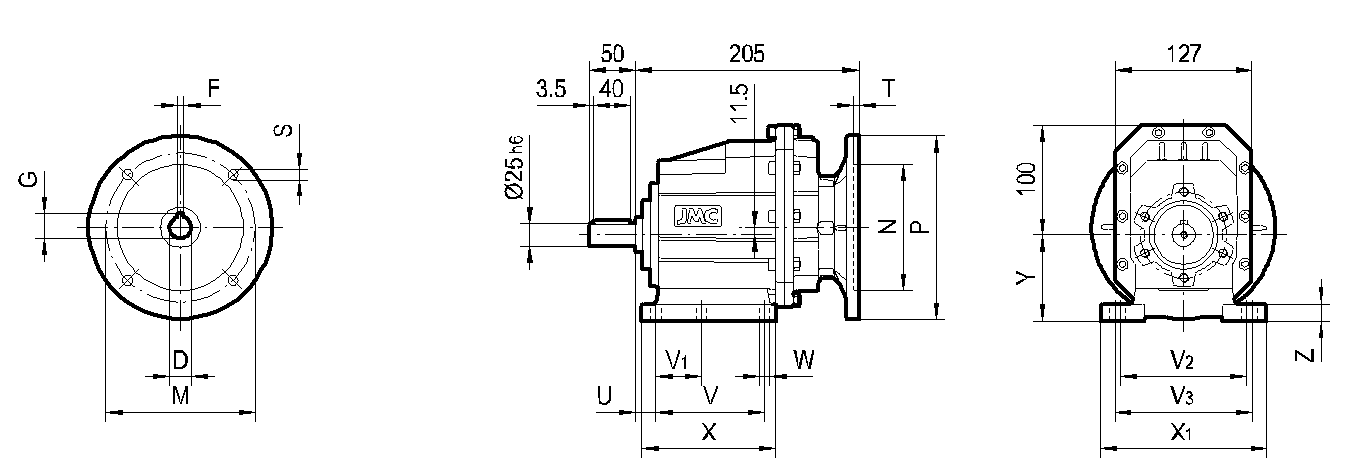

редуктор TRC 02 на лапах

Исполнение редуктора: фланец.

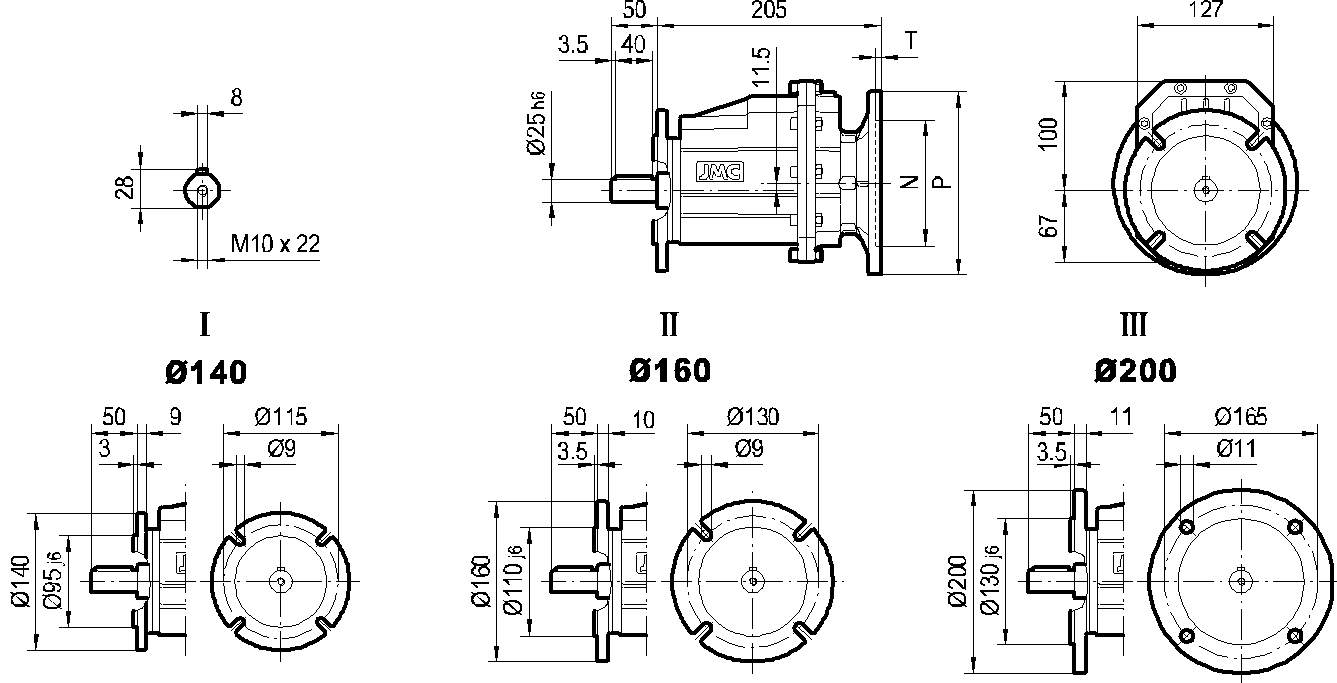

редуктор TRC 02 фланцевый

Таблица присоединительных размеров в зависимости от габарита электродвигателя, присоединяемого к редуктору.

IEC D F G P M N S T
63B5 11 4 12,8 140 115 95 9 5
71B5 14 5 16,3 160 130 110 9 5
71B14 14 5 16,3 105 85 70 7 5
80B5 19 6 21,8 200 165 130 11 5
80B14 19 6 21,8 120 100 80 7 5
90B5 24 8 27,3 200 165 130 11 5
90B14 24 8 27,3 140 115 95 9 5

Таблица присоединительных размеров в зависимости от типа лап соосно-цилиндрического редуктора TRC02.

Тип лап U V V1 V2 V3 W X X1 Y Z
B02 18 107,5 60 - 130 11 136 155 100 17
M02 25 85 - 110 120 9 112 145 80 15
M01 18 80 - 110 120 9 118 145 80 15
B01 18 87 50 110 - 9 118 130 90 15
