Обще-промышленные асинхронные электродвигатели серии АТ(MS)

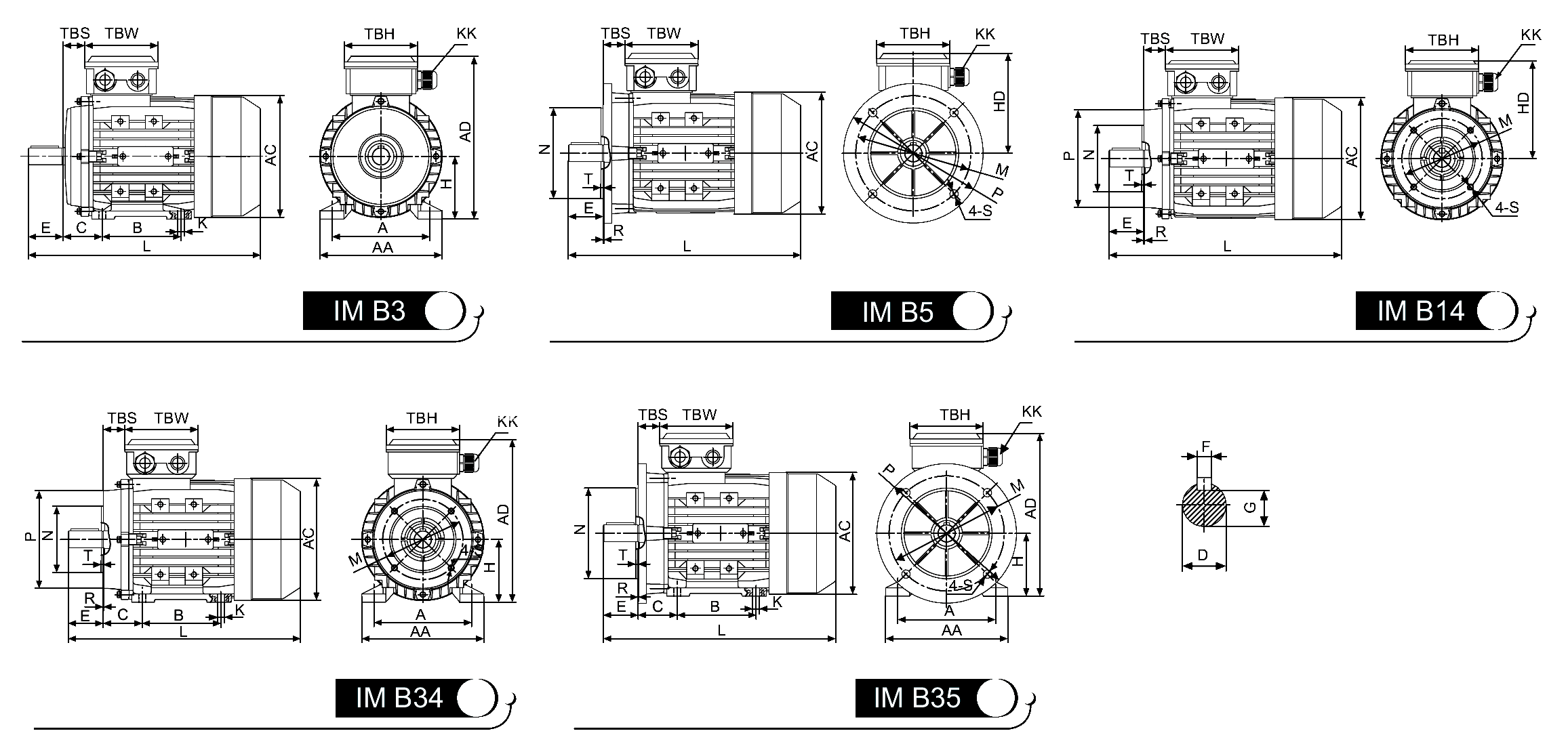

Габаритные размеры электродвигателей в алюминиевом корпусе, чертеж

Однофазный электродвигатель серии АТМ

Таблица присоединительных размеров электрожвигателей: 56-132 высота

Высота Присоединительные размеры(mm) Габаритные размеры(mm)
IMB14 IMB5
A B C D E F G H K M N P R S T M N P R S T AA AC HD AD L
56 90 71 36 9 20 3 7,2 56 5,8 65 50 80 0 M5 2,5 98 80 120 0 7 3.0 110 120 110 145 195
63 100 80 40 11 23 4 8,5 63 7 75 60 90 0 M5 2,5 115 95 140 0 10 3.0 130 130 115 165 230
71 112 90 45 14 30 5 11,0 71 7 85 70 105 0 M6 2,5 130 110 160 0 10 3,5 145 145 125 190 255
80 125 100 50 19 40 6 15,5 80 10 100 80 120 0 M6 3.0 165 130 200 0 12 3,5 165 165 135 210 295
90S 140 100 56 24 50 8 20 90 10 115 95 140 0 M8 3.0 165 130 200 0 12 3,5 185 145 145 230 335
90L 140 125 56 24 50 8 20 90 10 115 95 140 0 M8 3.0 165 130 200 0 12 3,5 185 145 145 230 360
100L 160 140 63 28 60 8 24 100 12 130 110 160 0 M8 3,5 215 180 250 0 15 4.0 215 170 170 270 380
112M 190 140 70 28 60 8 24 112 12 130 110 160 0 M10 3,5 215 180 250 0 15 4.0 240 180 180 290 400
132S 216 140 89 38 80 10 33 132 12 165 130 200 0 M10 4.0 265 230 300 0 15 4.0 275 195 195 325 475
132M 216 178 89 38 80 10 33 132 12 165 130 200 0 M10 4.0 265 230 300 0 15 4.0 275 195 195 325 515


Габаритные размеры электродвигателей в чугунном корпусе, чертеж


Электродвигатели больших габаритов


Таблица присоединительных размеров электрожвигателей: 160-355 высота

Высота Кол-во Полюсов B3 B5
A B C D E F G H K M N P S T AB AC HD AD L
160M 2/4 254 210 108 42 110 12 37 160 15 300 250 350 15 5.0 320 330 420 260 615
160L 4/6 254 254 108 42 110 12 37 160 15 300 250 350 15 5.0 320 330 420 260 670
180M 2 279 241 121 48 110 14 42,5 180 15 300 250 350 15 5.0 355 380 456 276 700
180L 4 279 279 121 48 110 14 42,5 180 15 300 250 350 15 5.0 355 380 456 276 740
200L 2/4 318 305 133 55 110 16 49 200 19 350 300 400 18,5 5.0 395 420 545 345 770
225S 4/8 356 286 149 60 140 18 53 225 19 400 350 450 18,5 5.0 435 470 555 330 820
225M 2 356 311 149 55 110 16 49 225 19 400 350 450 18,5 5.0 435 470 555 330 845
4/6/8 356 311 149 60 140 18 53 225 19 400 350 450 18,5 5.0 435 470 555 300 875
250M 2 406 349 168 60 140 18 53 250 24 500 450 550 18,5 5.0 484 485 615 365 920
4/6/8 406 349 168 65 140 18 58 250 24 500 450 550 18,5 5.0 484 485 615 365 920
280 S/M 2 457 368/419 190 65 140 18 58 280 24 500 450 550 18,5 5.0 550 547 680 400 975/1025
4/6/8 457 368/419 190 75 140 20 67,5 280 24 500 450 550 18,5 5.0 550 547 680 400 975/1025
315 S/M/L 2 508 406/457/508 216 65 140 18 58 315 28 - - - - 630 620 870 - 1185/1295
4/6/8 508 406/457/508 216 80 170 22 71 315 28 - - - - 630 620 870 - 1185/1295
355 M/L 2 610 560/630 254 75 140 20 67,5 355 28 - - - - 730 705 970 - 1500/1530
4/6/8 610 560/630 254 95 170 25 86 355 28 - - - - 730 705 970 - 1500/1530
